Column - 柱状图
|
|
别名
柱形图 |
|
定义 使用柱形显示维度的数值。横轴显示分类维度，纵轴显示相应的值 |
|
| 视觉通道
位置、方向 |
|
| 分析目的
比较、趋势 |
|
|
数据准备 1 个「时间」或「有序名词」字段 0 ~ 1 个「无序名词」字段 1 个「数值」字段 |
快速上手
import { Column } from '@antv/g2plot';
const data = [
{
type: '家具家电',
sales: 38,
},
{
type: '粮油副食',
sales: 52,
},
{
type: '生鲜水果',
sales: 61,
},
{
type: '美容洗护',
sales: 145,
},
{
type: '母婴用品',
sales: 48,
},
{
type: '进口食品',
sales: 38,
},
{
type: '食品饮料',
sales: 38,
},
{
type: '家庭清洁',
sales: 38,
},
];
const columnPlot = new Column(document.getElementById('container'), {
title: {
visible: true,
text: '基础柱状图',
},
forceFit: true,
data,
padding: 'auto',
data,
xField: 'type',
yField: 'sales',
meta: {
type: {
alias: '类别',
},
sales: {
alias: '销售额(万)',
},
},
});
columnPlot.render();配置属性
图表容器
width
可选, number
功能描述： 设置图表宽度。
默认配置： 400
height
可选, number
功能描述： 设置图表高度。
默认配置： 400
forceFit
可选, boolean
功能描述： 图表是否自适应容器宽高。当 forceFit 设置为true时，width 和 height 的设置将失效。
默认配置： true
pixelRatio
可选, number
功能描述： 设置图表渲染的像素比
默认配置： 2
renderer
可选, string
功能描述: 设置图表渲染方式为 canvas 或 svg
默认配置： canvas
数据映射
data 📌
必选, array object
功能描述： 设置图表数据源
默认配置： 无
数据源为对象集合，例如：[{ type: 'a'，value: 20 }, { type: 'b'，value: 20 }]。
meta
可选, object
功能描述： 全局化配置图表数据元信息，以字段为单位进行配置。在 meta 上的配置将同时影响所有组件的文本信息。
默认配置： 无
| 细分配置项名称 | 类型 | 功能描述 |
|---|---|---|
| alias | string | 字段的别名 |
| formatter | function | callback方法，对该字段所有值进行格式化处理 |
| values | string[] | 枚举该字段下所有值 |
| range | number[] | 字段的数据映射区间，默认为[0,1] |
const data = [
{ country: 'Asia', year: '1750', value: 502,},
{ country: 'Asia', year: '1800', value: 635,},
{ country: 'Europe', year: '1750', value: 163,},
{ country: 'Europe', year: '1800', value: 203,},
];
const areaPlot = new PercentageStackArea(document.getElementById('container'), {
title: {
visible: true,
text: '百分比堆叠面积图',
},
data,
meta: { year: { alias:'年份' range: [0, 1], }, value: { alias: '数量', formatter:(v)=>{return `${v}个`} } }, xField: 'year',
yField: 'value',
stackField: 'country',
});
areaPlot.render();xField 📌
必选, string
功能描述： 柱形在 x 方向位置映射对应的数据字段名，一般对应一个分类字段。
默认配置： 无
yField 📌
必选, string
功能描述： 柱形在 y 方向高度映射所对应的数据字段名，一般对应一个离散字段。
默认配置： 无
colorField
可选, string
功能描述：柱形颜色映射对应的数据字段名。从基础柱状图的使用场景来说，我们不推荐对柱形进行额外的颜色映射。
默认配置： 无
图形样式
color
可选, string | string[] | Function
功能描述： 指定柱形颜色，如没有配置colorField,指定一个单值即可。对colorFiled进行了配置的情况下，即可以指定一系列色值，也可以通过回调函数的方法根据对应数值进行设置。
默认配置：采用 theme 中的色板。
用法示例：
// 指定单值
color: '#000000'
// 配合颜色映射，指定多值
colorField:'type',
color:['blue','yellow','green']
//配合颜色映射，使用回调函数指定色值
colorField:'type',
color:(d)=>{
if(d==='a') return 'red';
return 'blue';
}columnSize ✨
可选, number
功能描述： 设置柱形宽度。对于一般场景来说，柱形宽度会根据数据自行计算，不需特别指定。
默认配置： 无
columnStyle ✨
可选, object
功能描述： 设置柱子样式。columnStyle中的fill会覆盖 color 的配置。columnStyle可以直接指定，也可以通过callback的方式，根据数据为每一根柱子指定单独的样式。
默认配置： 无
| 细分配置 | 类型 | 功能描述 |
|---|---|---|
| fill | string | 填充颜色 |
| stroke | string | 描边颜色 |
| lineWidth | number | 描边宽度 |
| lineDash | number | 虚线描边 |
| opacity | number | 整体透明度 |
| fillOpacity | number | 填充透明度 |
| strokeOpacity | number | 描边透明度 |
图表组件
title
可选, optional
功能描述： 配置图表的标题，默认显示在图表左上角。
默认配置：
visible: false,
alignTo: 'left',
text:'',
style:{
fontSize: 18,
fill: 'black',
}| 细分配置 | 类型 | 功能描述 |
|---|---|---|
| visible | boolean | 是否显示 |
| alignTo | string | 位置，支持三种配置： 'left' |
| style | object | 样式： - fontSize: number 文字大小 - fill: string 文字颜色 - stroke: string 描边颜色 - lineWidth: number 描边粗细 - lineDash: number 虚线描边 - opacity: number 透明度 - fillOpacity: number 填充透明度 - strokeOpacity: number 描边透明度 |
description
可选, optional
功能描述： 配置图表的描述，默认显示在图表左上角，标题下方。
默认配置：
visible: false,
alignTo: 'left',
text:'',
style:{
fontSize: 12,
fill: 'grey',
}| 细分配置 | 类型 | 功能描述 |
|---|---|---|
| visible | boolean | 是否显示 |
| alignTo | string | 位置，支持三种配置： 'left' |
| style | object | 样式： - fontSize: number 文字大小 - fill: string 文字颜色 - stroke: string 描边颜色 - lineWidth: number 描边粗细 - lineDash: number 虚线描边 - opacity: number 透明度 - fillOpacity: number 填充透明度 - strokeOpacity: number 描边透明度 |
xAxis
可选, object
功能描述： x方向上的坐标轴，用于展示xField对应的映射信息
默认配置：
visible: true,
grid: {
visible: false,
},
line: {
visible: true
},
tickLine: {
visible: false,
},
label: {
visible: true,
autoRotate: true,
autoHide: true
},
title: {
visible: true,
offset: 12,
},| 细分配置 | 类型 | 功能描述 |
|---|---|---|
| visible | boolean | 是否可见 |
| line | object | 坐标轴轴线 - visible: boolean 是否可见 - style：object 轴线样式 |
| grid | object | 网格线 - visible: boolean 是否可见 - line：object 网格线样式 |
| label | object | 坐标轴标签 - visible: boolean 是否可见 - formatter: function 坐标轴标签格式化 - suffix: string 后缀 - offsetX: number 位置在x方向上的偏移量 - offsetY：number 位置在y方向上的偏移量 - style：object 样 -autoHide: boolean 是否自动隐藏 -autoRotate: boolean 是否自动旋转 |
| tickLine | object | 坐标轴刻度 - visible：boolean 是否可见 - style: object 样式 |
| title | object | 坐标轴标题 - visible： boolean 是否可见 - text: string 标题文字 - offset: number 位置偏移量 - style：object 样式 |
yAxis
可选, object
功能描述： y方向上的坐标轴，用于展示yField对应的映射信息
默认配置：
visible: true,
grid: {
visible: true,
},
line: {
visible: false,
},
tickLine: {
visible: false,
},
label: {
visible: true,
},
title: {
visible: true,
offset: 12,
},| 细分配置 | 类型 | 功能描述 |
|---|---|---|
| visible | boolean | 是否可见 |
| tickCount | number | 坐标轴刻度数量 |
| tickInterval | number | 坐标轴刻度间隔 |
| min | number | 设置坐标轴最小值 |
| max | number | 设置坐标轴最大值 |
| line | object | 坐标轴轴线 - visible: boolean 是否可见 - style：object 轴线样式 |
| grid | object | 网格线 - visible: boolean 是否可见 - line：object 网格线样式 |
| label | object | 坐标轴标签 - visible: boolean 是否可见 - formatter: function 坐标轴标签格式化 DEMO - suffix: string 后缀 - precision：number 标签精度，如配置为 2，则格式化为 2 位小数 - offsetX: number 位置在x方向上的偏移量 - offsetY：number 位置在y方向上的偏移量 - style：object 样 -autoHide: boolean 是否自动隐藏 -autoRotate: boolean 是否自动旋转 |
| tickLine | object | 坐标轴刻度 - visible：boolean 是否可见 - style: object 样式 |
| title | object | 坐标轴标题 - visible： boolean 是否可见 - text: string 标题文字 - offset: number 位置偏移量 - style：object 样式 |
legend
可选, object
功能描述：图例，配置colorField时显示，用于展示颜色分类信息
默认配置：
visible: true,
position: 'right-top',
flipPage: true| 细分配置 | 类型 | 功能描述 |
|---|---|---|
| visible | boolean | 是否可见 |
| position | string | 位置，支持12方位布局 top-left, top-center,top-right bottom-left,bottom-center,bottom-right left-top,left-center,left-bottom right-top,right-center,right-bottom |
| formatter | function | 对图例显示信息进行格式化 |
| offsetX | number | 图例在 position 的基础上再往 x 方向偏移量，单位 px |
| offsetY | number | 图例在 position 的基础上再往 y 方向偏移量，单位 px |
| title | object | 图例标题 - visible: boolean 是否显示 - text: string 图例文本，如不配置则自动取对应字段名 - style: object 标题样式 |
| marker | object | 图例 marker - symbol: string marker符号，默认为 'circle'。可选类型：circle,square,diamond,triangle,triangleDown,hexagon,bowtie,cross,tick,plus,hyphen,line,hollowCircle,hollowSquare,hollowDiamond - style: object marker样式，其中 r 配置marker的大小，其余样式参数参考绘图属性文档。 |
| text | object | 图例文本 - style: object 配置图例文本样式 - formatter:(text,cfg)=>string 格式化图例文本 |
tooltip
可选, object
功能描述：信息提示框
默认配置：
visible: true,
offset: 20,| 细分属性 | 类型 | 功能描述 |
|---|---|---|
| visible | boolean | 是否显示 |
| offset | number | 距离鼠标位置偏移值 |
| domStyles | object | 配置tooltip样式 - g2-tooltip: object 设置tooltip容器的CSS样式 - g2-tooltip-title: object 设置tooltip标题的CSS样式 - g2-tooltip-list: object 设置tooltip列表容器的CSS 样式 - g2-tooltip-marker: object 设置tooltip列表容器中每一项 marker的CSS样式 - g2-tooltip-value: object 设置tooltip 列表容器中每一项 value的CSS样式 |
| fields | string | 设置tooltip内容字段，默认为[ xField, yField, colorField] |
| formatter | object | 对tooltip items进行格式化，入参为tooltip fields对应数值，出参为格式为{name:'a',value:1} |
label
功能描述： 标签文本
默认配置：
visible: false
position: 'top'
offsetX: 6
offsetY: 6
style:{
fill: 'rgba(0, 0, 0, 0.65)',
stroke: '#ffffff',
lineWidth: 2,
},
adjustColor: true,
adjustPosition: false| 细分配置 | 类型 | 功能描述 |
|---|---|---|
| visible | boolean | 是否显示 |
| position | string | label的位置 - top 位于柱子顶部 - middle 位于柱子垂直中心 - bottom 位于柱子底部 |
| formatter | function | 对文本标签内容进行格式化 |
| offsetX | number | 在 label 位置的基础上再往 x 方向的偏移量 |
| offsetY | number | 在 label 位置的基础上再往 y 方向的偏移量 |
| style | object | 配置文本标签样式。 |
| adjustColor | boolean | 文本标签颜色是否自动适应图形颜色，position为middle时有效。 |
| adjustPosition | boolean | 是否根据显示区域自动调整文本标签位置，position为middle时有效。如图形区域容纳不下label，则label位置自动调整至图形上方。 |
guideLine
可选, object[]
功能描述： 配置图表辅助线，支持同时配置多条。
默认配置： 无
| 细分配置 | 类型 | 功能描述 |
|---|---|---|
| type | string | 含有统计意义的辅助线类型，可选类型为 max |
| start | array | 指定辅助线起始位置，如不配置type，则该辅助线为自定义辅助线，start是必选项。支持两种配置形式，两者不能混用： - 原始数据值，如 ['2010-01-01', 100] - 绘图区域百分比位置，如 ['50%', '50%'] |
| end | array | 指定辅助线终止位置，如不配置type，则该辅助线为自定义辅助线，end 是必选项。支持两种数据形式，两者不能混用： - 原始数据值，如 ['2010-01-01', 100] - 绘图区域百分比位置，如 ['50%', '50%'] |
| lineStyle | object | 配置辅助线样式。 |
| text | object | 设置辅助线文本。 - position: string 辅助线文本位置，可选项：start、center、end - content: string 辅助线文本内容 - offsetX: number 位置在x方向上的偏移量 - offsetY: number 位置在y方向上的偏移量 - style: object 文本样式 |
配置统计辅助线示例代码：
{
guideLine: [
{
type: 'mean',
lineStyle: {},
text: {},
},
],
}配置自定义辅助线示例代码：
{
guideLine: [
{
start: ['2010-01-01', 100] || ['0%', '50%'],
end: ['2010-01-10', 50] || ['100%', '80%'],
lineStyle: {},
text: {},
},
],

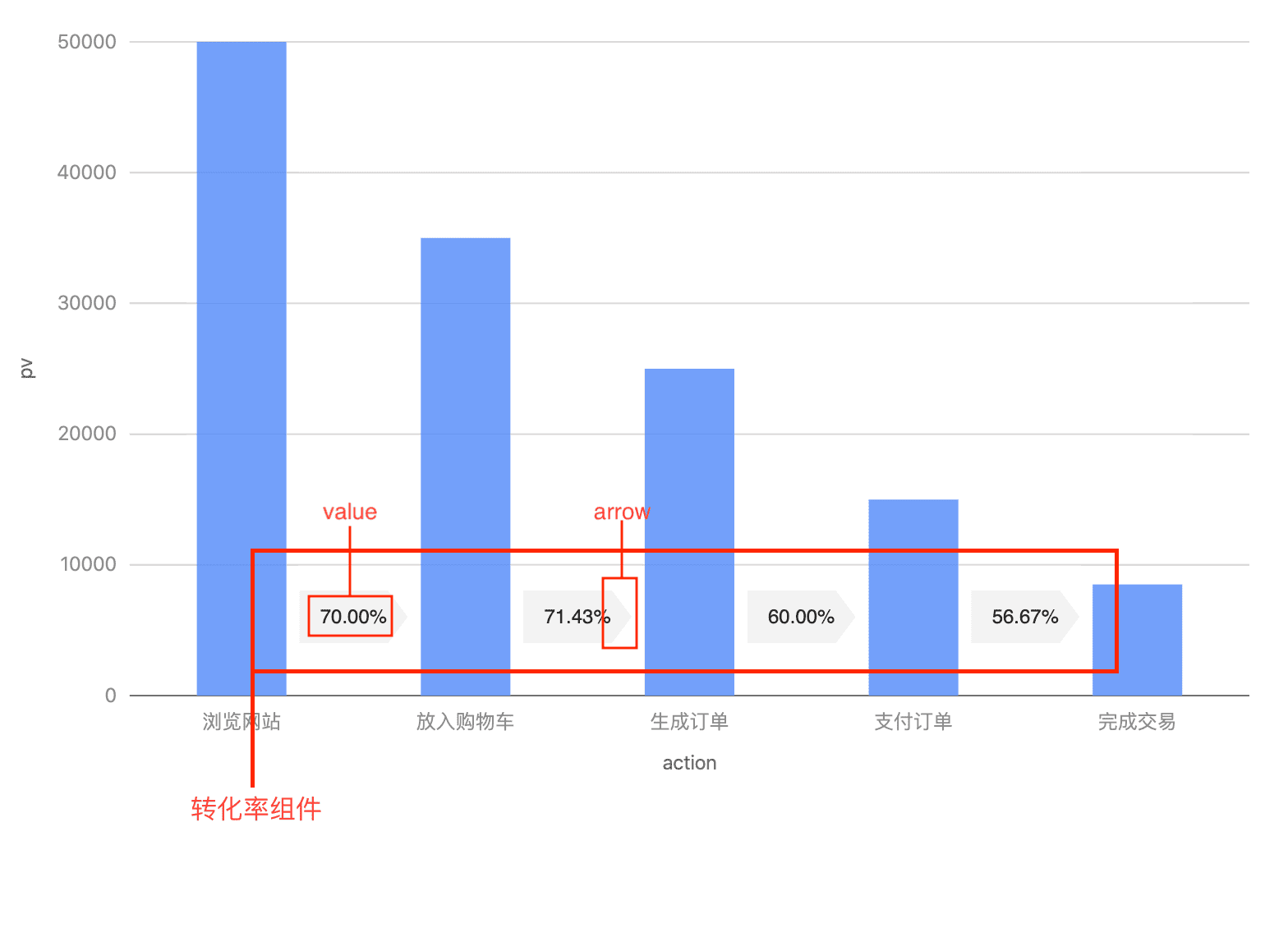

}conversionTag ✨
可选, object
功能描述： 转化率组件
默认配置：
visible: false,
size: 32,
spacing: 8,
offset: 32,
arrow:{
headSize: 12
}| 细分配置 | 类型 | 功能描述 |
|---|---|---|
| visible | boolean | 是否显示 |
| size | number | 转化率组件高度，默认为32 |
| spacing | number | 与柱图形的间距，默认 8 |
| offset | number | 相对 x 轴的偏移距离，默认 32 |
| arrow | object | 箭头图形 - headSize: number 尖的宽度，默认12 - style: object 箭头样式 |
| value | object | 转化率值 - formatter: (v1, v2) => string 转化率值 formatter，用于自定义内容，v1 为左侧柱的数值，v2 位右侧柱的数值。 - style: object 转化率值样式 |
事件
柱形图形事件
| onColumnClick 柱形点击事件 | onColumnDblClick 柱形双击事件 | onColumnDblClick 柱形双击事件 | onColumnMouseleave 柱形鼠标离开事件 |
|---|---|---|---|
| onColumnMousemove 柱形鼠标移动事件 | onColumnMousedown 柱形鼠标按下事件 | onColumnMouseup 柱形鼠标松开事件 | onColumnMouseenter 柱形鼠标进入事件 |
图表区域事件
| onPlotClick 图表区域点击事件 | onPlotDblClick 图表区域双击事件 | onPlotDblClick 图表区域双击事件 | onPlotMouseleave 图表区域鼠标离开事件 |
|---|---|---|---|
| onPlotMousemove 图表区域鼠标移动事件 | onPlotMousedown 图表区域鼠标按下事件 | onPlotMouseup 图表区域鼠标松开事件 | onPlotMouseenter 图表区域鼠标进入事件 |
图例事件
| onLegendClick 图例点击事件 | onLegendDblClick 图例双击事件 | onLegendMouseenter 图例鼠标进入事件 | onLegendMouseleave 图例鼠标离开事件 |
|---|---|---|---|
| onLegendMousemove 图例鼠标移动事件 | onLegendMousedown 图例鼠标按下事件 | onLegendMouseup 图例鼠标松开事件 | onLegendMouseenter 图例鼠标进入事件 |
坐标轴事件
| onAxisClick 坐标轴点击事件 | onAxisDblClick 坐标轴双击事件 | onAxisDblClick 坐标轴双击事件 | onAxisMouseleave 坐标轴鼠标离开事件 |
|---|---|---|---|
| onAxisMousemove 坐标轴鼠标移动事件 | onAxisMousedown 坐标轴鼠标按下事件 | onAxisMouseup 坐标轴鼠标松开事件 | onAxiMouseenter 坐标轴鼠标进入事件 |
图形标签事件
| onLabelClick 图形标签点击事件 | onLabelDblClick 图形标签双击事件 | onLabelDblClick 图形标签双击事件 | onLabelMouseleave 图形标签鼠标离开事件 |
|---|---|---|---|
| onLabelMousemove 图形标签鼠标移动事件 | onLabelMousedown 图形标签鼠标按下事件 | onLabelMouseup 图形标签鼠标松开事件 | onLabelMouseenter 图形标签鼠标进入事件 |
标题事件
| onTitleClick 标题点击事件 | onTitleDblClick 标题双击事件 | onTitleDblClick 标题双击事件 | onTitleMouseleave 标题鼠标离开事件 |
|---|---|---|---|
| onTitleMousemove 标题鼠标移动事件 | onTitleMousedown 标题鼠标按下事件 | onTitleMouseup 标题鼠标松开事件 | onTitleMouseenter 标题鼠标进入事件 |
描述事件
| onDescriptionClick 标题点击事件 | onDescriptionDblClick 标题双击事件 | onDescriptionDblClick 标题双击事件 | onDescriptionMouseleave 标题鼠标离开事件 |
|---|---|---|---|
| onDescriptionMousemove 标题鼠标移动事件 | onDescriptionMousedown 标题鼠标按下事件 | onDescriptionMouseup 标题鼠标松开事件 | onDescriptionMouseenter 标题鼠标进入事件 |
交互
slider ✨
可选, object
功能描述： 缩略轴 (slider) 交互适用于数据较多，用户希望关注数据集中某个特殊区间的场景。
| 细分配置 | 类型 | 功能描述 |
|---|---|---|
| height | number | slider高度 |
| start | number | 滑块初始开始位置，值域为[0,1] |
| end | number | 滑块初始结束位置，值域为[0,1] |
| trendCfg | object | 配置slider内的趋势组件 - smooth: boolean 趋势组件是否平滑 - isArea: boolean 趋势组件是都绘制为面积图，如设置false则绘制折线，默认false - lineStyle: object 配置折线形态趋势组件的样式 - areaStyle: object 配置面积形态趋势组件的样式 |
| backgroundStyle | object | 配置背景样式 |
| forgroundStyle | object | 配置前景样式 |
| handlerStyle | object | 配置滑块样式 |
| textStyle | object | 配置跟随滑块的文字样式 |
| minLimit | number | 允许滑动的最小位置，值域范围为[0,1] |
| maxLimit | number | 允许滑动的最大位置，值域范围为[0,1] |
scrollBar ✨
可选, object
功能描述： 配置横向滚动条，适用于数据较多的场景。
示例代码：
interactions: [
{
type: 'scrollbar',
},
],图表方法
render() 📌
必选
渲染图表。
updateConfig()
可选
更新图表配置项。
plot.updateConfig({
width: 500,
height: 600,
legend: {
visible: false,
},
});
plot.render();changeData()
可选
更新图表数据。updateConfig()方法会导致图形区域销毁并重建，如果只进行数据更新，而不涉及其他配置项更新，推荐使用本方法。
plot.changeData(newData);repaint()
可选
图表画布重绘。
destroy()
可选
销毁图表。
getData()
获取图表数据。
getPlotTheme()
获取图表 theme。
